概述

YHGQ系列高壓固態軟起動裝置采用32位ARM核微處理器進行集中控制，配以高速可靠的光釬驅動和多種動、靜態均壓保護措施，實現設備的高性能運行。

32位ARM核微控制器對SCR進行移相觸發控制以降低加在電機上的電壓，然后通過慢慢的控制加在電機上的電壓和電流，平滑的增加電機轉矩，直到電機加速到全速運行，采用高壓固態軟起動裝置可以降低電機的啟動沖擊電流，減少對電網和電機自身的沖擊。

同時也減少對機械設備的沖擊，以延長設備的使用壽命，減少故障和停機。

本裝置適用于冶金、石油、化工、水利、電力、輕工、建材、制藥、采礦、市政工程等領域的額定電壓為3000~10000V的鼠籠式異步、同步電動機起動和停止的控制和保護。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。

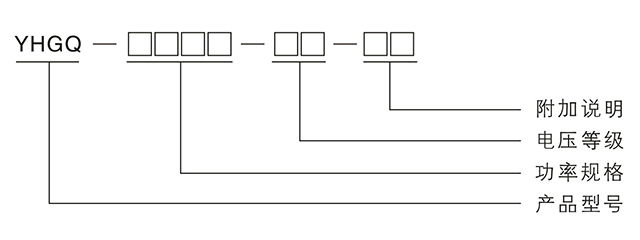

型號說明

技術特點

• 免維護：可控硅、是無觸點的電子器件，不同于其他類型的產品需經常維護和更換部件等，把機械壽命變?yōu)殡娮釉褂脡勖B續運行數年也無需停機維護。

• 安裝使用簡單：YHGQ是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。

• 備份特性：裝備內部裝有可直接起動電機的真空接觸器，如果YHGO出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。

• 以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。YHGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。

• 先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。

• 采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。

• 中／英文液晶／觸摸屏顯示系統，操作界面人性化。

• 具有RS-48S通訊接口，可與上位機或集中控制中心進行通信。

• 具有全面的多重電機微機保護功能。

• 結構設計合理，體積小，散熱器設計獨特，高低壓隔離保證安全。

主要規格參數
